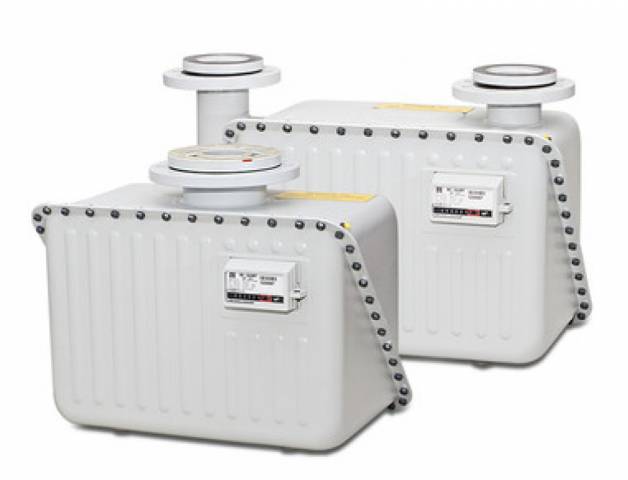

Industriebalgengaszähler
GT 40/65 und GT 40/65T Messbereich: von 0,25 – 40 m³/h
| 109GT40E65 | Einstutzen-Gaszähler GT40 , DN65, inkl. gesetzl. Eichgebühr. |
| 109GT40E65-M | Einstutzen-Gaszähler GT40 , DN65, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT40Z65 | Zweistutzen-Gaszähler GT40 , DN65, inkl. gesetzl. Eichgebühr. | 109GT40Z65-M | Zweistutzen-Gaszähler GT40 , DN65, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT40E80 | Einstutzen-Gaszähler GT40 , DN80, inkl. gesetzl. Eichgebühr. |
| 109GT40E80-M | Einstutzen-Gaszähler GT40 , DN80, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT40Z80 | Zweistutzen-Gaszähler GT40 , DN80, inkl. gesetzl. Eichgebühr. | 109GT40Z80-M | Zweistutzen-Gaszähler GT40 , DN80, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT65E80 | Einstutzen-Gaszähler GT65 , DN80, inkl. gesetzl. Eichgebühr. |
| 109GT65E80-M | Einstutzen-Gaszähler GT65 , DN80, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
| 109GT65Z80 | Zweistutzen-Gaszähler GT65 , DN80, inkl. gesetzl. Eichgebühr. | 109GT65Z80-M | Zweistutzen-Gaszähler GT65 , DN80, mit M-Bus-Schnittstelle (Encoder Zählwerk AE3 u. Modul ACM Draht) inkl. gesetzl. Eichgebühr. |
Bemassung und technische Dokumentation siehe Unterlagen
Messbereich: von 0,25 – 40 m³/h
Messrauminhalt:
BK-G 40 18 Liter / G 40T 16,8 Liter
BK-G 65 24 Liter / G 65T 22,4 Liter
Hohe thermische Belastbarkeit (HTB bis 0,1 bar)
Maximaler Betriebsdruck 0,5 bar
DVGW zugelassen nach EN 1359
MID Konformität gemäß Richtlinie 2014/32/EU
EU-Baumusterprüfbescheinigung
Pulverbeschichtung RAL 7035 lichtgrau
Impulsmagnet serienmäßig
NF-Impulsgeber nachrüstbar:
BK - G 40 / G 65 / Option G 100: I=0,1 m³/h
Verschmutzungsunempfindlich (RPF=0,8)
Temperaturbereiche
Standard -10°C bis +40°C,
andere Temperaturen auf Anfrage
