SYSTEM- UND OEM-LÖSUNGENOMEGA - S.0287

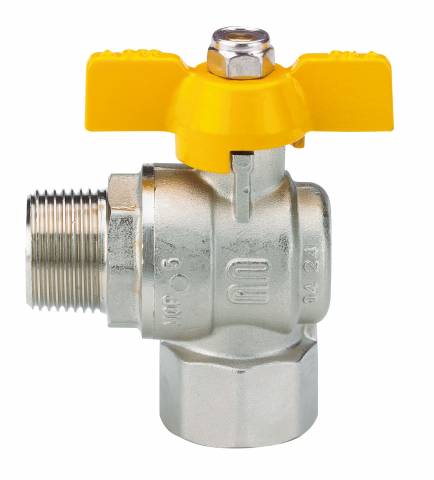

Gas-Kugelhahn, Eckausführung, AG/IG, Alu-Flügelgriff, Messing vernickelt.
Gas-Eck-Kugelhahn, AG/IG, schwere Ausführung, voller Durchgang, Gewinde nach DIN-ISO 7/1 Rp., Zertifiziert nach DIN-EN331 für Gas, max. Druck MOP 5, Temp. –20°C bis 80°C, andere Medien siehe Druck/Temperaturdiagramm, Dichtung PTFE/VITON, Werkstoff : Pressmessing MS58 vernickelt, mit gelben Flügelgriff.

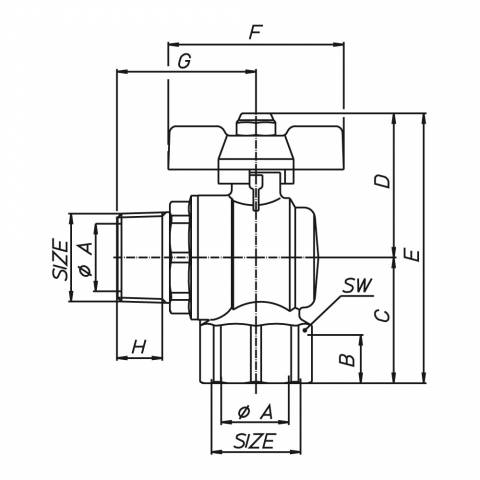

| NENNWEITE | 1/2"x1/2" | 3/4"x3/4" | 1"x1" |
| ARTIKELNUMMER | S0286N34 | S0286N35 | S0286N36 |
| øA Durchgang | 15 | 20 | 25 |
| B mm | 15 | 16,3 | 18,1 |
| C mm | 33 | 39 | 46,5 |
| D mm | 39,5 | 48,5 | 53 |
| E mm | 72,5 | 87,5 | 99,5 |
| F mm | 52 | 65 | 65 |
| G mm | 38,5 | 44,5 | 51,5 |
| H mm | 13,3 | 14,5 | 16,8 |
| SW mm | 26 | 32 | 39 |
| Gewicht gr. | 180 | 368 | 562 |
| Articolo | Specifiche |
|---|---|
| S0287N34 | Gas-Kugelhahn, Eckausführung, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1/2" X 1/2" - ISO |
| S0287N35 | Gas-Kugelhahn, Eckausführung, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 3/4" X 3/4" - ISO |
| S0287N36 | Gas-Kugelhahn, Eckausführung, AG/IG, Alu-Flügelgriff, Messing vernickelt. - 1" X 1" - ISO |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- DI LINEA
- LEVA O FARFALLA
- PASSAGGIO PIENO PESANTE
Eigenschaften OMEGA
INTERNATIONALE GENEHMIGUNGEN
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
OMEGA-Kugelhähne wurden in verschiedenen Ländern zugelassen und zertifiziert. Die Art-Nr S0271, S0272, S0277, S0278, S0284, S0285 sind DVGW-zertifiziert.
EIGENSCHAFTEN
Speziell für die Verwendung mit Gas konzipiert. Schwere Serie, voller Durchgang. Ausblassichere Spindel mit zwei O-Ringen. Perfekte Dichtigkeit bei niedrigem und hohem Druck. Lange Lebensdauer ohne Wartung.
GEWINDE
DIN EN 10226 (DIN ISO 7/1).
ANWENDUNGEN
OMEGA-Kugelhähne sind für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck.
OMEGA-Kugelhähne sind auch geeignet für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein. Für besondere Anwendungen siehe die Beständigkeitstabelle in Downloadbereich.
BETRIEBSDRUCK
Für Gas max. PN 5 = 5 MOP (gemäss DIN EN 331). Bei Gebrauch mit anderen Flüssigkeiten von PN 80 (1/4") bis (4").
Siehe Druck/Temperatur-Diagramm.
Für Flüssiggas PN 5-20 = 5-20 MOP (gemäss DIN EN 331)
Die Dichtungskontrollen entsprechen der Norm DIN EN 331.
TEMPERATURGRENZWERTE
Für Gas -20°C +60°C. Bei anderen Gebrauchsarten -20°C +130°C.
Siehe Druck/Temperatur-Diagramm..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
