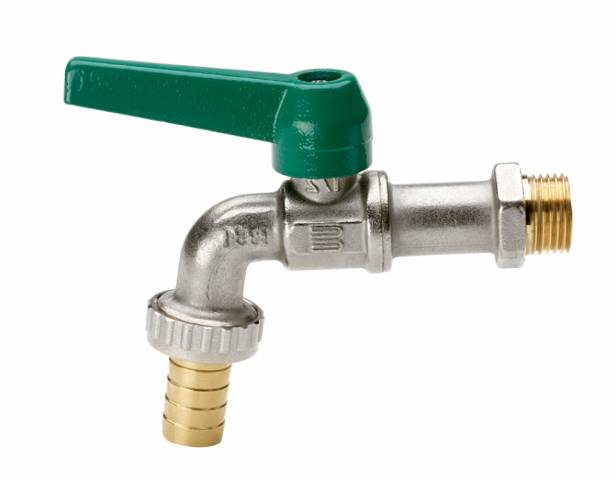

Kugelauslaufhahn AG Schlauchverschraubung, frostsicher bis -20°C, Werkstoff: Messing CW617N vernickelt, Alu-Hebelgriff grün.
Kugelauslaufhahn AG Schlauchverschraubung, frostsicher bis -20°C, Werkstoff: Messing CW617N vernickelt, Alu-Hebelgriff grün.

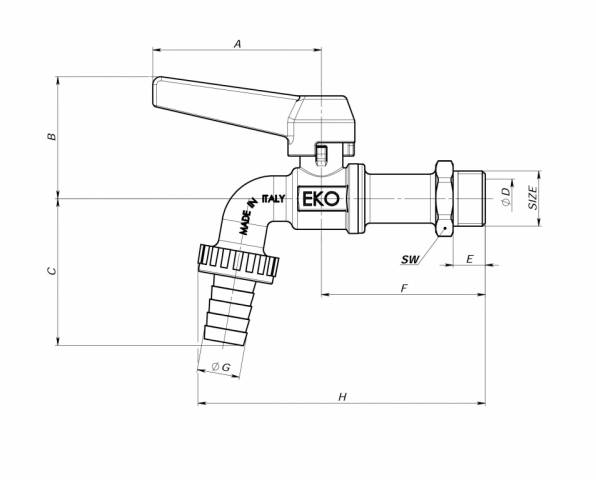

| NENNWEITE | A | B | C | D | E | F | G | H | SW | PN |
| 1/2" | 63 | 45,5 | 57 | 10 | 12 | 61,2 | 16 | 108 | 25 | 16 |
| 3/4" | 63 | 47,5 | 65 | 12,5 | 14 | 65,65 | 19,5 | 122 | 30 | 16 |
| Articolo | Specifiche |
|---|---|
| S0069N04 | Kugelauslaufhahn AG Schlauchverschraubung, frostsicher bis -20°C, Werkstoff: Messing CW617N vernickelt, Alu-Hebelgriff grün. - 1/2" |
| S0069N05 | Kugelauslaufhahn AG Schlauchverschraubung, frostsicher bis -20°C, Werkstoff: Messing CW617N vernickelt, Alu-Hebelgriff grün. - 3/4" |
STICHWORTE
- Kugelhähne
- SFERA - MASCHIO CONICO
- MANUALI
- RUBINETTI
- CURVI PORTAGOMMA
Eigenschaften EKO
EIGENSCHAFTEN
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Sorgfältig geplant, solide Konstruktion für lange Lebensdauer. Perfekte Dichtigkeit bei unterschiedlichen Betriebsbedingungen. Direkter Durchfluss bei minimalem Druckverlust. Schnelle Bedienung durch 1/4-Drehung des Hebels. Direkte Sichtkontrolle der “Auf/Zu”-Position.
GEWINDE
ISO 228/1 Standard.
ANWENDUNGEN
Kaltes und heisses Wasser, Druckluft, Öle, nicht korrosive Flüssigkeiten, verschiedene Arten von Benzin.
Für besondere Anwendungen siehe die Beständigkeitstabelle im Downloadbereich.
BETRIEBSDRUCK
Max PN16
Siehe Druck/Temperatur-Diagramm.
TEMPERATURGRENZWERTE
-20°C +90°C
Siehe Druck/Temperatur-Diagramm
ANMERKUNG
Auf Anfrage aus Messing CW625N / CW626N für aggressive Medien gemäß DIN EN ISO 6509 erhältlich..
Druck/Temperatur-Diagramm (Prüfung mit Wasser ausgeführt) |
Druckverlust-Diagramm |
 |
|
| Durchfluss=m3/h | |
